Що відбувається всередині залізобетонної балки під навантаженням

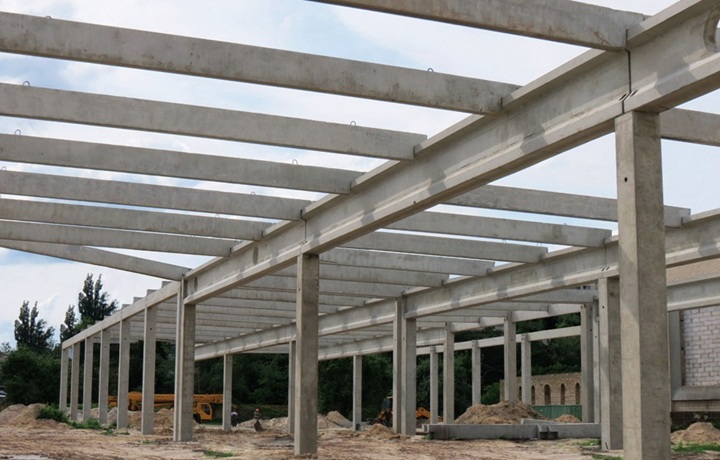

Залізобетонні балки перекриття на будівництві виглядають досить просто. Це масивний бетонний елемент, який укладається між стінами або опорами і приймає на себе вагу перекриття. Але за цією простотою ховається складна робота матеріалів. Коли балка починає сприймати навантаження, всередині неї виникають напруження, які розподіляються по всій конструкції.

У сучасному будівництві балки перекриття застосовуються практично скрізь: у приватних будинках, промислових будівлях, складах і багатоповерхових спорудах. Вони дозволяють перекривати прольоти в кілька метрів і передавати навантаження на стіни або колони. Саме тому перед початком будівництва багато забудовників вивчають конструкцію перекриття і заздалегідь вибирають, де купити балки перекриття заводського виробництва. Такі елементи виготовляються в контрольованих умовах і розраховані на конкретні навантаження, що безпосередньо впливає на безпеку будівлі.

Цікаво, що залізобетонна балка насправді працює не так, як здається. Багато хто думає, що вона просто «тримає вагу зверху». На практиці всередині балки постійно відбувається перерозподіл сил.

Як балка реагує на навантаження

Коли на перекриття починає діяти навантаження – вага стін, меблів, людей або обладнання – балка злегка згинається. Цей вигин зазвичай настільки малий, що його неможливо помітити без спеціальних приладів. Однак всередині матеріалу в цей момент виникають серйозні напруження.

Верхня частина балки починає працювати на стиск. Бетон у цій зоні ущільнюється і приймає на себе основну частину тиску. Саме тут бетон проявляє свої найкращі властивості. Міцність на стиск у важких бетонів може досягати від 25 до 40 мегапаскалів і вище. Нижня частина балки зазнає протилежного процесу. Тут виникають розтягуючі зусилля. Для бетону це слабка зона, тому що його міцність на розтяг приблизно в десять разів нижча, ніж на стиск. Без додаткового посилення бетон у цій частині швидко дав би тріщини.

Саме тому в нижній зоні балки розміщують арматуру. Сталеві стрижні приймають на себе розтягуючі зусилля і запобігають руйнуванню конструкції.

Чому залізобетон працює як єдина система

Один із найцікавіших інженерних фактів про залізобетон полягає в тому, що бетон і сталь мають дуже близькі коефіцієнти температурного розширення. Це означає, що при нагріванні або охолодженні вони розширюються і стискаються майже однаково. Завдяки цьому всередині конструкції не виникає внутрішніх розривів. Бетон і арматура працюють як єдиний матеріал. Коли балка згинається, бетон передає навантаження на арматуру, а арматура утримує бетон від руйнування.

Крім того, поверхня арматури має спеціальні рифлення. Вони збільшують зчеплення з бетоном. Після твердіння бетон буквально «захоплює» металеві стрижні та утримує їх усередині конструкції. Таке зчеплення дозволяє розподіляти навантаження по всій довжині балки.

Що таке нейтральна зона балки

Усередині будь-якої залізобетонної балки існує так звана нейтральна лінія. Це межа між зоною стиснення і зоною розтягування. Вище цієї лінії бетон працює на стиснення. Нижче – на розтягування. У самій нейтральній зоні напруження мінімальні. Саме тому інженери розміщують основну арматуру нижче цієї лінії, де вона приносить найбільшу користь. Цікаво, що положення нейтральної лінії змінюється залежно від навантаження. Чим більша вага, яку сприймає балка, тим глибше вона зміщується вниз.

Чому в балці можуть з'являтися тріщини

Мікротріщини в залізобетонних балках – нормальне явище. Вони з'являються в зоні розтягування, де бетон зазнає найбільшого навантаження. Однак такі тріщини зазвичай дуже невеликі і не впливають на міцність конструкції. При правильному розрахунку арматура утримує бетон і не дає тріщинам збільшуватися. Тому більшість залізобетонних балок здатні безпечно працювати десятиліттями навіть за наявності мікротріщин.

Проблеми виникають лише у двох випадках. Перший – перевантаження конструкції. Другий – порушення технології виробництва. Якщо в балці використано слабкий бетон або недостатню кількість арматури, тріщини можуть збільшуватися і призводити до деформації перекриття.

Яке навантаження витримують балки перекриття

Навантаження на балки перекриття розраховуються заздалегідь. Наприклад, стандартне перекриття житлового будинку зазвичай проектується з розрахунковим навантаженням близько 300-400 кілограмів на квадратний метр. Для промислових будівель цей показник може бути значно вищим.

Залізобетонні балки при цьому проектуються з запасом міцності. Це означає, що фактичне навантаження зазвичай значно нижче граничного. Такий запас дозволяє конструкції працювати безпечно навіть при зміні умов експлуатації. Наприклад, у складських будівлях балки перекриття можуть витримувати кілька тонн навантаження. Все залежить від довжини прольоту, перетину балки та кількості арматури.

Чому заводське виробництво має значення

Залізобетонна балка – це не просто фрагмент бетону з арматурою. Її міцність залежить від безлічі параметрів: марки бетону, якості щебеню, точності дозування цементу, правильного розташування арматури та умов твердіння.

На будівельному майданчику неможливо забезпечити такий самий рівень контролю, як на заводі. Тому більшість будівельних компаній використовують саме заводські вироби. Вони проходять лабораторні випробування та виготовляються за проектними параметрами.

Коли балки перекриття виробляються в контрольованих умовах, їхні характеристики є передбачуваними. Це дозволяє інженерам точно розраховувати навантаження та гарантувати довговічність конструкції.

Чому балки перекриття служать десятиліттями

Залізобетонні балки здатні зберігати свої властивості дуже довго. У Європі та країнах Східної Європи досі експлуатуються будівлі, зведені понад півстоліття тому, де балки перекриття залишаються в робочому стані.

Така довговічність пояснюється поєднанням кількох факторів. Бетон захищає арматуру від корозії, а арматура запобігає руйнуванню бетону при розтягуванні. В результаті конструкція зберігає міцність навіть при тривалій експлуатації. Саме ця спільна робота матеріалів робить залізобетон одним із найнадійніших рішень для перекриттів. Балка може здаватися простим елементом, але всередині неї постійно відбувається складний процес розподілу сил, завдяки якому будівля залишається стійкою та безпечною.
