Обираємо кабельний ввід для броньованого кабелю

Правильний кабельний ввід – один із ключових елементів надійної та безпечної роботи системи електроживлення. Особливо це стосується промислових об’єктів, де використовуються броньовані кабелі для роботи в умовах підвищеного ризику механічного чи хімічного впливу, а також у вибухонебезпечному середовищі. Вибір невідповідного компонента може призвести до поганого контакту з бронею, втрати герметичності та заземлення або навіть створити аварійну ситуацію. У цій статті розглянемо, як правильно вибрати кабельне введення під броньований кабель, на що звернути увагу при виборі, та які помилки слід уникати під час монтажу.

Навіщо потрібен спеціальний ввід для броньованого кабелю?

На відміну від звичайних кабелів, броньований має металеву оболонку, що виконує захисну та заземлювальну функцію. Однак сама по собі броня не може гарантувати герметичність і безпечне заземлення – для цього потрібне спеціальне кабельне введення для броньованого кабелю. Такий ввід фіксує броню та забезпечує надійне електричне з'єднання з корпусом обладнання. Звичайні кабельні сальники для неброньованих ліній у такому випадку не підходять, адже вони не розраховані на фіксацію металевої оболонки та мають нижчий рівень захисту.

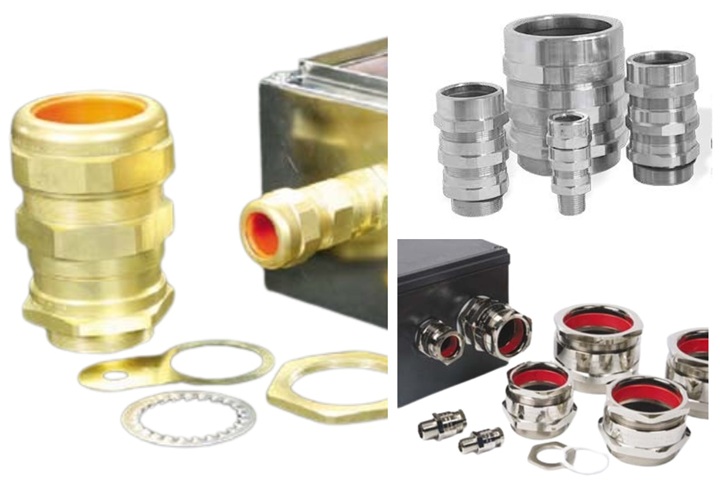

Основні типи кабельних вводів

Кабельні вводи для броньованого кабелю поділяються на вибухозахищені та стандартні металеві, кожен із яких виконує свою роль залежно від умов експлуатації:

• Вибухозахищені вводи використовуються в зонах з підвищеним ризиком вибуху та забезпечують герметичне введення з фіксацією броні, запобігаючи проникненню газів і пилу. Такі вводи додатково обладнані механізмами для надійного з’єднання кабелю. Вони виготовляються переважно з нержавіючої сталі або латуні з антикорозійним покриттям, що гарантує стійкість до впливу агресивного середовища.
• Металеві вводи застосовуються у ситуаціях, де не обов'язково потрібен вибухозахист, але важлива надійна фіксація. Такі вводи зазвичай виготовляють із латуні або нікельованої сталі й використовують в електрощитовому обладнанні.

Обидва типи забезпечують кріплення броні, механічний захист і правильне розподілення навантаження в точці введення, що критично важливо для збереження цілісності системи електропостачання.

Критерії вибору вводу

Щоб обрати правильний ввід, важливо врахувати кілька ключових параметрів.

• Зовнішній діаметр кабелю має відповідати розміру ущільнення кабельного вводу. Неправильно підібраний розмір може призвести до розгерметизації або пошкодження оболонки при затисканні.
• Матеріал корпусу повинен відповідати умовам експлуатації. Для стандартних умов підійде латунь, для агресивного середовища – нержавіюча сталь або анодований алюміній.
• Тип ущільнення має відповідати температурному режиму. Найчастіше застосовуються такі матеріали, як силікон, неопрен, EPDM.

Типові помилки при підборі та монтажі

Найбільш поширена помилка – використання вводу, що не відповідає за розміром. Занадто велике ущільнення не забезпечить герметичність, а занадто мале не вдасться встановити без пошкодження кабеля. Ще одна критична проблема – використання звичайних вводів у відповідальних зонах, де потрібне спеціалізоване кабельне введення вибухозахищене для броньованого кабелю.

Також часто можуть зустрічатися помилки й під час монтажу конструкції. Наприклад, неправильне обрізання кабелю може пошкодити внутрішню ізоляцію, а неправильне заземлення броні, тобто відсутність надійного контакту з корпусом, порушує вимоги безпеки та знижує рівень захисту.

Рекомендації для вибухонебезпечних зон

У вибухонебезпечних середовищах (зони 0, 1, 2, 20, 21, 22) необхідно використовувати тільки сертифіковані кабельні вводи вибухозахищені. Саме такі компоненти відповідають стандартам ATEX або IECEx і мають спеціальну конструкцію, яка, у разі внутрішнього вибуху, унеможливлює поширення полум’я через з’єднання.

Також варто звернути увагу на наявність маркування захисту (наприклад, Ex d, Ex e) та вибирати вводи, які відповідають умовам навколишнього середовища. Зазвичай, вони мають спеціальні ущільнення, додаткові запобіжні елементи та виконані з термостійких матеріалів.

Вибір вводу для броньованого кабелю – це не дрібниця, а важливий технічний етап, що впливає на безпеку і надійність всієї системи електроживлення. Знання типів вводів, параметрів вибору та поширених помилок дозволяє уникнути проблем в експлуатації, особливо в умовах промислового або вибухонебезпечного середовища. Правильно підібраний компонент не лише гарантує безперебійну роботу, а й підтримуватиме безпеку на об’єкті.

Якщо ви не впевнені, який саме тип або модель вводу підійде для вашої системи, радимо звернутися до кваліфікованих спеціалістів.
